塑料零件的注射成型工具选择

注塑成型可以提供寿命范围内的零件体积-从少至1000万到超过1000万。我们是一家小批量制造商，通常用铝模具生产10到10,000多个零件。我们提供两种注塑服务选择。一种是最适合那些需要较小的零件数量往往与原型设计而另一种则很适合于那些需要较大零件量的常见的少量的生产．

原型设计还是按需制造?

虽然模具本身是相似的，但零件数量、终身维护、质量文件和价格因所选择的服务选项而异。正确的方法取决于您的项目需求。

为什么要快速原型?

• 降低设计风险
• 同时测试多个设计
• 加快上市速度

为什么按需制造?

• 管理需求波动
• 降低总拥有成本
• 利用具有成本效益的桥架工具

---

不确定哪种服务是正确的?完整地查看上面的服务选项或获取两者的报价进行比较．您也可以致电+44(0)1952 683047与您的客户代表进行进一步讨论。

---

按需注射成型-质量关键(CTQ)

它是如何工作的

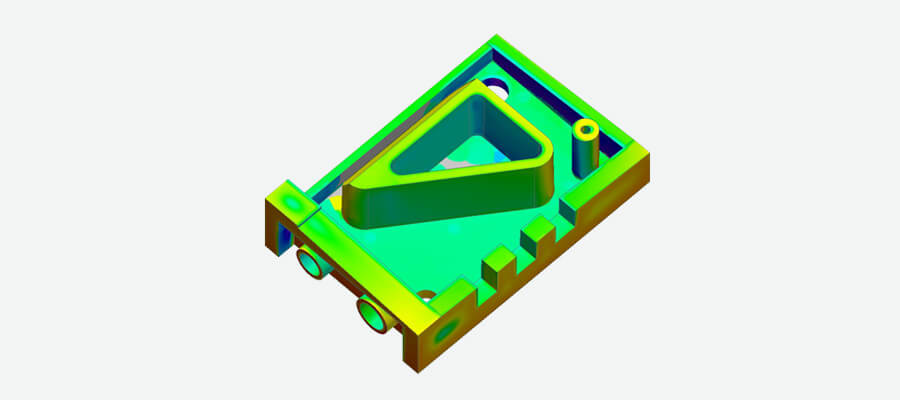

您所需要做的就是将您的3D CAD模型发送给我们，并确定哪些特征对质量和测量至关重要，如下所示:

1. 给我们寄一份你们模型的图纸
2. 使用最多5个红色圆圈来突出关键功能
3. 使用蓝色圆圈表示仅供参考的功能

检查你的工作检查报告

然后，我们的工程团队将检查您的模型，并通过电子邮件向您发送工作检查声明(ISOW)，告诉您您所圈出的任何特征是否存在任何公差或可塑性问题。

如果我们能够满足红圈功能的这些规格，那么生产过程将继续正常进行，您可以期望您的交货符合您所设置的时间表。在不太可能发生的情况下，在满足您定义的公差方面有任何问题，那么我们将与您联系并讨论可用的选择。

我们还将测量并记录那些用蓝色圆圈突出显示的特征，但如果这些公差不能满足，我们仍然会在不需要批准的情况下交付零件。

最后部分报告

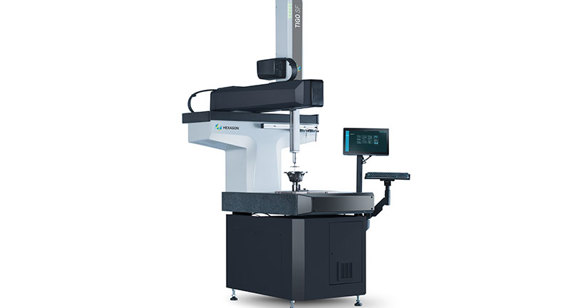

一旦我们完成了成型工艺开发，我们将使用坐标测量机(CMM)检查工具的前三个镜头，并向您提供FAI报告。

然后，我们将检查从生产运行中以相同的时间间隔取出的另外30个零件，并生成CTQ能力报告。

CTQ服务的主要优势

使用此CTQ服务的优点

• 在不影响交货时间的情况下，在生产过程中提供质量反馈
• 通过取消内部计量，减少成本和时间
• 你得到一个尺寸报告来验证样品
• 当前和未来迭代的关键设计和材料性能教训
• 提高了零件的精度和对指定关键尺寸的坚持。

如果您想要更快的质量保证注塑件，那么现在就把我们的测试。

注塑件的几何尺寸与公差

什么是GD&T?

GD&T是一种行业标准符号语言，用于交流允许几何代表CTQ质量检验过程的演变。当您提交3D CAD模型时，它会为我们提供您的零件规格的强烈指示。GD&T甚至更进一步，为我们提供您希望我们测量的特定特征，如位置或平整度。具体来说，您可以为我们提供下面列出的GD&T特性。

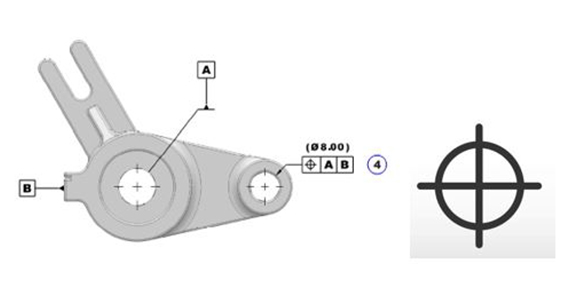

位置

就轴、点或平面而言，位置定义了一个特征从指定的确切真实位置可以有多少变化。公差是围绕特征必须位于的真实位置的2或3维公差区域。这意味着你将有一个精确的点，在这个位置应该是，你的公差指定了特征的距离可以是。这通常称为直径，以表示圆形或圆柱形公差带。

---

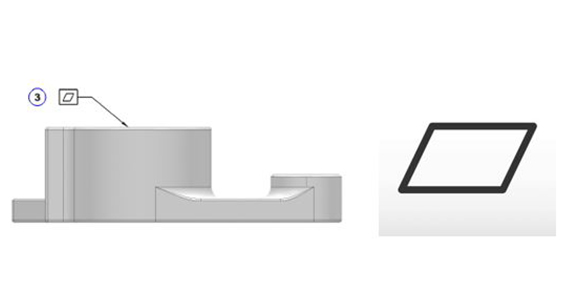

平面度

这是一个简单的特征，可以衡量一个表面有多平坦。值得注意的是，这个符号指的是表面的平整度，而不考虑零件上可能存在的其他特征或基准。此特征由两个平行平面定义，在不调整绘图上的其他尺寸的情况下，用于调用需要均匀平坦的特征。

---

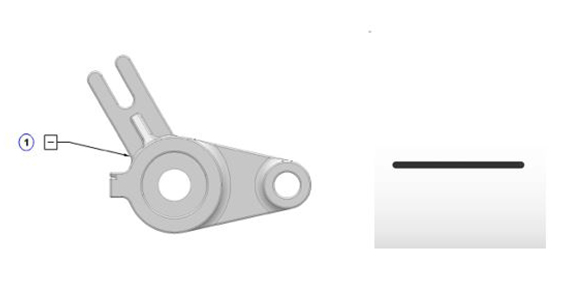

平直度

直线度可以定义为曲面直线度或衍生中值线直线度。表面直线度是标准形式，用于验证通过特征或表面的均匀直线度。这通常应用于平面特征，但也可以应用于圆柱形特征。在这两种情况下，该特征都是由特定直线内曲面的方差定义的。

DML直线度不同于表面直线度，它适用于零件中心轴的弯曲，通常是圆柱体。在这种情况下，DML成为一个三维公差，它定义了一个零件的中心轴可以弯曲或扭曲的程度。

---

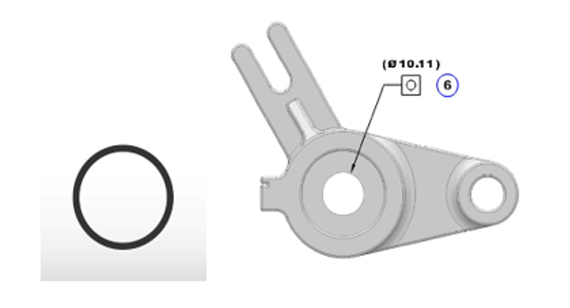

循环

圆度，或圆度，定义了圆形特征和真圆之间允许的方差。这种二维公差定义了圆的形状，目的是验证圆不是长方形、正方形或其他非圆形的。像平面度一样，圆度的测量独立于其他特征或基准。

---

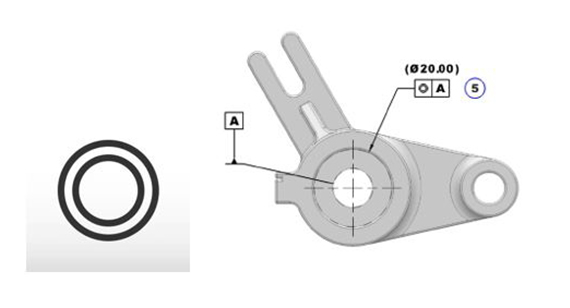

同心

同心度或同轴度定义了参考特征到基准轴的中心派生中值点。这个特征是复杂的，因为它依赖于数学推导的中点，而不是表面或特征的物理轴。

---

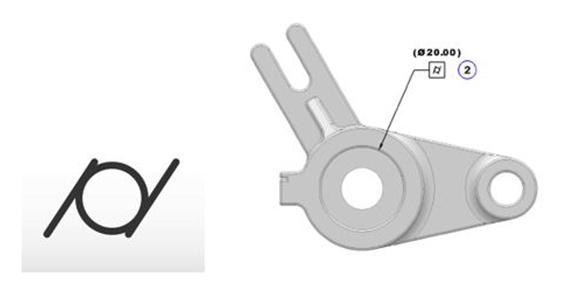

圆柱度

圆柱度定义了物体与真圆柱的接近程度。这种三维公差定义了圆柱形特征整体形式的圆度和直线度。同样，这是独立于任何其他基准的测量，并在物体周围形成一个圆柱形边界，三维特征必须位于其中。

---

并行性

平行度描述了一个参考特征指向基准面或基准线的方向。这通常涉及一个平面的方向平行于另一个基准平面在三维公差区。这实际上意味着公差通过控制表面的位置来控制两个特征之间的角度。

垂直

垂直有两种类型:面垂直和轴垂直。它由曲面或线与基准面或线的90度距离来定义。一般来说，表面垂直度用于验证垂直于基准平面的一个表面平面的方向。轴垂直度可以作为圆形特征的参考，并定义了被参考特征的轴必须在的圆柱边界。
