螺纹孔指南

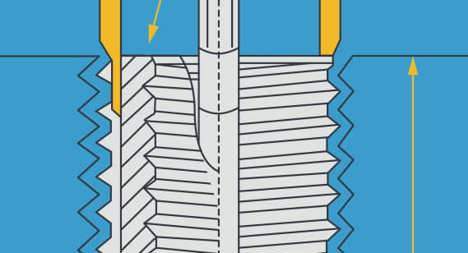

关键插入项

螺纹孔图像说明的关键插入

*仅铣削

螺纹mm

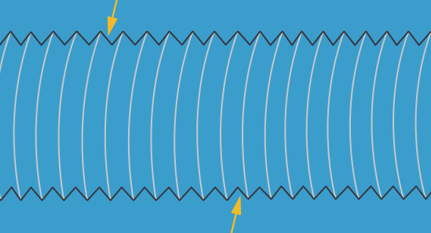

/外径螺纹

数控加工外径螺纹孔示意图

*仅限转弯

螺纹零件在5个简单的步骤:

  1. 在CAD设计中使用先导孔直径(如下所示)建模孔
  2. 上传CAD报价
  3. 我们的软件将自动显示哪些线程是合格的
  4. 在互动的报价选择你需要穿的孔(或全部选择)
  5. 螺纹深度和价格一起显示在报价上

理解线程深度:

我们所有的螺纹都是使用螺纹磨机进行数控切割，并在最终检查时手动测量。

螺纹铣削比手工攻丝更可靠，但为了获得最佳效果，螺纹深度调节为螺纹直径的2.5倍左右(参考下表中的最大深度)。不要担心你的洞是长是短，以下是我们的软件如何设计你的线:

 快速线程:
  • 简单:选择所有的螺纹孔与一个单一的下降
  • 特定:或通过单击CAD模型选择特定线程
  • 快速:不需要2D图纸，或文字解释
  • 范围广:我们提供米制，米制细，统一细和粗(UNF/UNC)
  • 右撇子:所有线程都是右撇子

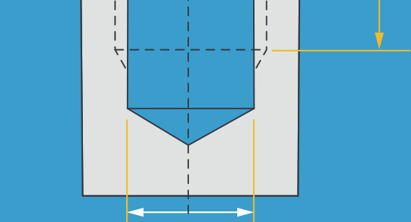

盲洞<Ø×2.5

螺纹到末端(最后一个螺纹将停止在距离末端或钻头尖端约0.25毫米处)

 数控加工盲孔

盲洞>Ø×2.5

孔的第一部分将螺纹(深度约Ø×2.5)

 数控加工盲孔

通过孔<Ø×2.5

全螺纹

 数控加工

通过孔>Ø×2.5

如果我们可以访问两边，线程选择将允许选择其中一个或两边。如果你同时选择两个螺纹，每个螺纹的深度将略小于洞的1 / 2:它们不会在中间相遇。

 数控加工通孔

通过孔>Ø×5

对于较长的孔，螺纹将被切割到可能的最大深度

 数控加工通孔

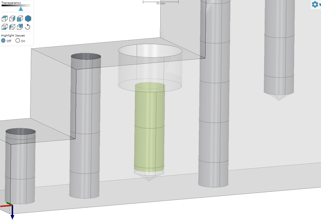

增加整体螺纹深度的提示

增加一个反向孔将使螺纹工具能够到达更远的地方。一个反孔，或水槽，也是一个伟大的设计为组装(DfA)功能。

 数控加工螺纹深度

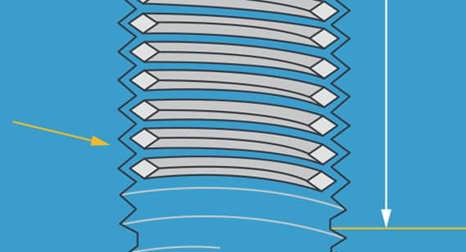

线圈和键插入

线圈插入(HELICOIL®)和关键插入可以在更柔软的材料中提供更耐用的螺纹。我们可以用机器输入Ert准备好的线程，这些可以选择使用我们的互动报价。

我们还将提供和适合一系列标准公制HELICOIL®刀片，螺纹长度为1 ×螺纹直径(D)， 1.5D和2D。如果您需要合适的插入，请使用报价上的特殊说明按钮让我们知道;请包括插入长度和位置信息。

其他注意事项:

偶尔零件特征或夹具会阻碍螺纹工具，如果一个孔不能被螺纹，我们通过省略线程在互动报价显示这一点。

对于车削零件的螺纹，简单地建立公称直径模型;不需要对线程建模。

我们的标准化工具集实现了令人难以置信的快速CNC制造(与同一天一样快)，但这也意味着我们只能提供列出的螺纹，左手螺纹，直径或螺距未列出目前是不可能的。

我们只能支持大于M12或UNC½“-13(½”统一课程每英寸13螺纹(TPI))或更大的建模螺纹-它们将使用球切割机铣削。

我们无法支持.SLT文件格式

最小线程深度是多少?我们的软件将识别深度至少为1.5 x螺纹间距的可螺纹孔。

建议的最小线程深度是多少?对于钢和硬质金属，强螺纹的推荐最小深度为1倍直径，铝合金和软金属为2倍直径，塑料为尽可能深:2.5 x Ø(螺旋油®建议在柔软材料中使用镶片，以进一步增加螺纹强度和耐久性)。

内部度量

螺距

 过程 最大螺纹深度 Cad Ø * 合格Ø 间隙Ø
铣 把 最小值 马克斯

内部公制:标准或粗-所有尺寸均以毫米为单位
M1.6 x 0.35** 柔软的* * 3.00 1．25 1.22 1.32 1.65

M2 x0.4

 ✓ 5.08 1.60 1.57 1.68 2.05

M2.5 x 0.45

 ✓ 5.08 2.05 2.01 2.14 2.60

M3 x 0.5

 ✓ ✓ 7.62 2.50 2.46 2.60 3.10

M3.5 x 0.6

 ✓ ✓ 10.16 2.90 2.85 3.01 3.60

M4 x 0.7

 ✓ ✓ 10.16 3.30 3.24 3.42 4.10

M5 x 0.8

 ✓ ✓ 15.24 / 10.16t * 4.20 4.14 4.33 5.10

M6 x 1.0

 ✓ 轴上只 16.51 / 12.27吨* 5.00 4.92 5.15 6.10

M8 x 1.25

 ✓ 轴上只 16.51 / 12.27吨* 6.80 6.65 6.91 8.20

M10 x 1.5

 ✓ 25.40 8.50 8.38 8.68 10.20

M12 x 1.75

 ✓ 25.40 10.20 10.00 10.44 12.20

内部公制:精细或特殊-所有尺寸均以毫米为单位

M8 x 1.0 FINE

 金属* * * 轴上只 16.51 7.00 6.91 7.16 8.20

M10 x 1.25 FINE

 金属* * * 轴上只 25.40 8.75 8.65 8.91 10.20

M12 x 1.25 FINE

 金属* * * 25.40 10.75 10.65 10.91 12.20

零件的其他特性、导入处理或固定要求所造成的阻塞可能会减少螺纹的最大深度。

*也称为-先导孔钻Ø

软**只适用于软金属

金属*** -只适用于金属材料(软硬两种)

T* -转

最小Ø和最大Ø是我们的软件用来识别可螺纹孔的限制

最大螺纹深度是我们的螺纹刀具的极限，从所选的孔面开始，不包括任何反孔的倒角。你的洞应该比这个深度深一些，这样可以容纳铁屑。即使你建模一个更深的洞，只有第一部分将螺纹。

线圈插入度

不提供线圈插入，作为标准。

我们可以为所有标记为#的螺纹提供和安装螺旋，请在引用时使用特殊说明文本框提出要求。


螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

内部公制:标准或粗-所有尺寸均以毫米为单位
M2 x 0.4 ✓# 5.08 2.14 2.09 2.14 2.05
M2.5 x 0.45 ✓# ✓# 7.62 2.6 2.55 2.65 2.60
M3 x 0.5 ✓# ✓# 10.16 3.18 3.11 3.25 3.10
M3.5 x 0.6 ✓ ✓ 15.24 / 10.16t * 3．7 3.68 3.79 3.60
M4 x 0.7 ✓# ✓# 15.24 / 10.16t * 4.24 4.15 4.33 4.10
M5 x 0.8 ✓# ✓# 16.51 / 10.16t * 5.27 5.17 5.37 5.10
M6 x 1.0 ✓# 仅轴上# 16.51 / 12.7t * 6.31 6.22 6.41 6.10
M8 x 1.25 ✓# 仅轴上# 25.4 / 12.7t * 8.38 8.27 8.48 8.20
M10 x 1.5 ✓# 30.48 10.56 10.33 10.56 10.20
M12 x 1.75 ✓# 30.48 12.51 12.38 12.64 12.20

*也称为先导孔钻Ø

T* -转弯

螺纹可供选择:外径(轴上)，内径:轴上、轴上和径向。

# = Helicoil®螺纹镶件可根据要求安装，螺纹长度为1 ×螺纹直径(D)， 1.5D和2D。

外径度量

螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

公制外径:标准或粗-所有尺寸均以毫米为单位

M3.5 x 0.6

 ✓ 7 3．5 3.35 3.53 3.60

M4 x 0.7

 ✓ 8 4 3.84 4.03 4.10

M5 x 0.8

 ✓ 10 5 4.83 5.03 5.10

M6 x 1.0

 ✓ 12 6 5.79 6.02 6.10

M8 x 1.25

 ✓ 16 8 7.76 8.03 8.20

M10 x 1.5

 ✓ 20. 10 9.73 10.03 10.20

M12 x 1.75

 米* ✓ 24 12 11.7 12.02 12.20

M14 x 2.0

 米* ✓ 28 14 13.68 14.03 14.25

M16 x 2.0

 米* ✓ 32 16 15.68 16.02 16.25

M20 x 2.5

 米* ✓ 40 20. 19.62 20.03 20.25

公制外径:精细或特殊-所有尺寸均以毫米为单位

M8 x 1.0 FINE

 ✓ 16 8 7.8 8.03 8.20

M10 x 0.75 SP

 ✓ 20. 10 9.84 10.03 10.20

M10 x 1.25 FINE

 ✓ 20. 10 9.76 10.03 10.20

M12 x 1.25 FINE

 ✓ 24 12 11.76 12.02 12.20

M12 × 1.0 SP

 ✓ 24 12 11.79 12.02 12.20

M12 x 1.5 SP

 米* ✓ 24 12 11.73 12.02 12.20

M14 x 1.5 FINE

 米* ✓ 28 14 13.73 14.03 14.25

M15 × 1.0 SP

 米* ✓ 30. 15 14.79 15.03 15.25

M16 x 1.5 FINE

 米* ✓ 32 16 15.73 16.02 16.25

M17 × 1.0 SP

 米* ✓ 34 17 16.79 17.03 17.25

M18 x 1.5 FINE

 米* ✓ 36 18 17.73 18.03 18.25

M20 x 1.5 FINE

 米* ✓ 40 20. 19.73 20.03 20.25

*也称为-先导孔钻Ø

M*在3轴或5轴铣床上，较大的外螺纹可以用球头切割机切割…参考特殊螺纹。

内部英寸


螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

内部英寸:统一细UNF -所有尺寸以英寸为单位
# 2 - 64 ✓ 0.20 0.072 0.069 0.075 0.09
# 3-56 ✓ 0.20 0.083 0.080 0.084 0．10
# 4-48 ✓ ✓ 0.30 0.093 0.087 0.099 0.12
# 5-44 ✓ ✓ 0.30 0.104 0.100 0.104 0.13
# 6-40 ✓ ✓ 0.40 0.115 0.111 0.119 0.14
# 8-36 ✓ ✓ 0.40 0.138 0.134 0.142 0.17
# 10-32 ✓ ✓ 0.60 0.160 0.156 0.164 0.19
#银幕上 ✓ 轴上只 0.6 / 0.5t * 0.182 0.177 0.186 0.22
1/4-28 ✓ 轴上只 0.65 0.216 0.211 0.220 0.26
5/16-24 ✓ 轴上只 0.65/0.5 t * 0.272 0.267 0.277 0.32
3/8-24 ✓ 轴上只 1 / 0.5t * 0.335 0.330 0.340 0.38
7/16-20 ✓ 轴上只 1 / 0.5t * 0.389 0.383 0.395 0.44
1/2-20 ✓ 轴上只 1.2 / 0.5t * 0.452 0.446 0.457 0.51

内部英寸:统一粗UNC -所有尺寸以英寸为单位
# 2-56 ✓ 0.20 0.070 0.067 0.074 0.09
# 3-48 ✓ 0.20 0.082 0.076 0.084 0．10
# 4-40 ✓ ✓ 0.30 0.089 0.085 0.094 0.12
#有些人 ✓ ✓ 0.30 0.102 0.098 0.104 0.13
# 6-32 ✓ ✓ 0.40 0.109 0.105 0.114 0.14
# 8-32 ✓ ✓ 0.40 0.135 0.130 0.139 0.17
# 10 - 24 ✓ 0.60 0.151 0.145 0.156 0.19
# 12 - 24 ✓ 轴上只 0.6 / 0.5t * 0.176 0.171 0.181 0.22
线 ✓ 轴上只 0.65 / 0.5t * 0.202 0.196 0.207 0.26
5/16-18 ✓ 0.65 0.259 0.252 0.265 0.32
3/8-16 ✓ 1.00 0.314 0.307 0.321 0.38
7/16-14 ✓ 1.00 0.372 0.360 0.376 0.44
1/2-13 ✓ 1.00 0.426 0.417 0.434 0.51

*也称为先导孔钻Ø

T* -转弯

线圈插入英寸

不提供线圈插入

螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

英寸线圈插入:统一细UNF -所有尺寸英寸

# 2 - 64

 ✓ ✓ 0.30 0.093 0.089 0.095 N/A

# 3-56

 ✓ ✓ 0.30 0.104 0.102 0.104 N/A

# 4-48

 ✓ ✓ 0.40 0.120 0.116 0.123 N/A

# 6-40

 ✓ ✓ 0.60 0.147 0.144 0.150 N/A

# 8-36

 ✓ ✓ 0.60 0.173 0.170 0.177 N/A

# 10-32

 ✓ ✓ 0.65 0.201 0.196 0.204 N/A

1/4-28

 ✓ 轴上只 0.65 0.261 0.257 0.265 N/A

5/16-24

 ✓ 轴上只 1.00 0.325 0.321 0.329 N/A

3/8-24

 ✓ 轴上只 1.00 0.388 0.384 0.391 N/A

# 7/16-20

 ✓ 轴上只 1.00 0.452 0.448 0.456 N/A

1/2-13

 ✓ 轴上只 1.00 0.426 0.417 0.434 N/A

英寸线圈插入:统一粗UNC -所有尺寸英寸

# 2-56

 ✓ ✓ 0.30 0.091 0.090 0.096 N/A

# 3-48

 ✓ ✓ 0.40 0.107 0.105 0.110 N/A

# 4-40

 ✓ ✓ 0.40 0.119 0.117 0.125 N/A

#有些人

 ✓ ✓ 0.40 0.132

0.131

 0.137 N/A

# 6-32

 ✓ ✓ 0.60 0.147 0.145 0.153 N/A

# 8-32

 ✓ ✓ 0.60 0.173 0.171 0.178 N/A

# 10 - 24

 ✓ 轴上只 0.65 0.201 0.199 0.208 N/A

# 12 - 24

 ✓ 轴上只 0.65 0.227 0.225 0.234 N/A

线

 ✓ 轴上只 0.65 0.266 0.261 0.270 N/A

5/16-18

 ✓ 1.00 0.332 0.324 0.334 N/A

3/8-16

 ✓ 1.20 0.397 0.389 0.399 N/A

7/16-14

 ✓ 1.20 0.453 0.453 0.464 N/A

1/2-13

 ✓ 1.20 0.531 0.515 0.531 N/A

* *又称-先导孔钻Ø

按键插入

关键插入不提供

螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

英寸键插入:统一精细UNF -所有尺寸以英寸为单位

# 10-32

 ✓ 0.600 0.162 0.160 0.164 N/A

#银幕上

 ✓ 0.600 0.189 0.186 0.191 N/A

1/4-28

 ✓ 0.650 0.229 0.227 0.231 N/A

英寸键插入:统一粗UNC -所有尺寸以英寸为单位

# 8-32

 ✓ 0.400 0.135 0.133 0.137 N/A

5/16-18

 ✓ 0.650 0.274 0.271 0.276 N/A

3/8-16

 ✓ 1.000 0.334 0.331 0.336 N/A

7/16-14

 ✓ 1.000 0.399 0.396 0.401 N/A

1/2-13

 ✓ 1.000 0.455 0.452 0.457 N/A

* *又称-先导孔钻Ø

外径英寸

螺距

 过程 最大螺纹深度 CADØ 合格Ø 间隙Ø
铣 把 最小值 马克斯

英寸外径:统一细UNF -所有尺寸均以英寸为单位

# 5-44

 ✓ 0.250 0.125 0.12 0.126 0.13

# 6-40

 ✓ 0.280 0.138 0.132 0.139 0.14

# 8-36

 ✓ 0.330 0.164 0.158 0.165 0.17

# 10-32

 ✓ 0.380 0.190 0.183 0.191 0.19

#银幕上

 ✓ 0.430 0.216 0.209 0.217 0.22

1/4-28

 ✓ 0.500 0.250 0.243 0.251 0.26

5/16-24

 ✓ 0.630 0.313 0.304 0.314 0.32

3/8-24

 ✓ 0.750 0.375 0.367 0.376 0.38

7/16-20

 ✓ 0.880 0.438 0.428 0.439 0.44

1/2-20

 米* ✓ 1.000 0.500 0.491 0.501 0.51

5/8-18

 米* ✓ 1.250 0.625 0.615 0.626 0.64

3/4-16

 米* ✓ 1.500 0.750 0.739 0.751 0.76

英寸外径:精细或特殊-所有尺寸均以英寸为单位

# 4-40

 ✓ 0.22 0.112 0.106 0.113 0.12

#有些人

 ✓ ０．２５ 0.125 0.119 0.126 0.13

# 6-32

 ✓ 0.28 0.138 0.131 0.139 0.14

# 8-32

 ✓ 0.33 0.164 0.157 0.165 0.17

# 10 - 24

 ✓ 0.38 0.190 0.182 0.191 0.19

# 12 - 24

 ✓ 0.43 0.216 0.208 0.217 0.22

线

 ✓ 0.50 0.250 0.241 0.251 0.26

5/16-18

 ✓ 0.63 0.313 0.303 0.314 0.32

3/8-16

 ✓ ０．７５ 0.375 0.364 0.376 0.38

7/16-14

 ✓ 0.88 0.438 0.426 0.439 0.44

1/2-13

 米* ✓ 1.00 0.500 0.488 0.501 0.51

5/8-11

 米* ✓ 1．25 0.625 0.611 0.626 0.64

3/4-10

 米* ✓ 1.50 0.750 0.735 0.751 0.76

*也称为-先导孔钻Ø

M*在3轴或5轴铣床上，较大的外螺纹可以用球头切割机切割…参考特殊螺纹。

外径特殊螺纹

外螺纹可以铣削，这通常只适用于较大的螺纹，因为这些将使用球端铣刀铣削(M4是绝对最小值，但理想情况下M12及以上)。您的线程将有半径在根，所以可能需要清理与一个模具。我们可以磨大多数定制螺纹或螺旋形式，您可以在车床上建模，5轴轧机或3轴。外三轴铣削螺纹在半直径上生产。然后将零件旋转180度，重新参考，另一半铣削。

对于需要外部铣削螺纹的部件，您必须在您的部件上设计螺纹。我们使用平端铣刀和球端铣刀制造您的设计。它不是生产螺纹的首选方法，但可以用于生产¼转弯紧固件或螺旋和凸轮特征。

CAD文件应以STL以外的3D文件格式提交;我们接受大多数本地CAD格式或标准文件格式，如IGES或STEP也很好。
注:对于标准螺纹，我们只能使用钻头或外径的模型，我们无法制造已经建模的标准螺纹。
