数控加工:最大范围
找出最大程度的塑料和金属材料可用于数控铣削和车削零件。
| 三轴六面铣削 | 三轴双面铣削 | 五轴铣削* | 车削中心 | ||||||
| 类型 | 材料 | X Y mm | Z毫米 | X Y mm | Z毫米 | X Y mm | Z毫米 | Ø毫米 | Z毫米 |
| 铝 | 铝2024-T351 | 3.1355 | AlCu4Mg1 | 254 x 178 | 70 | 356 x 254 | 44 | Ø73 | 99 | Ø75 | 228 |
| 559 x 356 | 32 | ||||||||
| 铝 | 铝5083-H111 | 3.3547 | AlMg4.5Mn0.7 | 254 x 178 | 93 | 559 x 356 | 44 | Ø75 | 228 | ||
| 铝 | 铝6082-T651 | 3.2315 | AlSi1MgMn | 254 x 178 | 93 | 559 x 356 | 93 | Ø73 | 99 | Ø75 | 228 |
| 铝 | 铝7075-T651 | 3.4365 | AlZn5.5MgCu | 254 x 178 | 91 | 559 x 356 | 91 | Ø73 | 99 | Ø75 | 228 |
| 铝 | 铝7075-T7351| 3.4365 | AlZn5.5MgCu | 254 x 178 | 91 | 559 x 356 | 91 | ||||
| 黄铜 | 黄铜Cz121 (bar) | 2.0401 | CuZn36Pb3 | Ø73 | 99 | Ø75 | 228 | ||||
| 黄铜 | 黄铜Cz112 (60/40) | 2.0321 | CuZn36Sn1 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 碳钢 | 碳钢EN8 | 1.0503 | Fe | 254 x 178 | 44 | 279x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 铜 | 铜C101 | 2.0060 |铜 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 低碳钢 | 低碳钢S275JR | 1.0044 | Fe | 254 x 178 | 44 | 279x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 不锈钢 | 不锈钢17-4 PH | 1.4542 | X5CrNiCuNb16-4 | 254 x 178 | 44 | 279年x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 不锈钢 | 不锈钢304/304L | 1.4304 | X5CrNi18-10 | 254 x 178 | 44 | 279x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 不锈钢 | 不锈钢316/316L | 1.4404 | X2CrNiMo17-12-2 | 254 x 178 | 44 | 279x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 钛 | 钛品位5 | 3.7164 | Ti6Al4V | 254 x 178 | 44 | 279x228 | 44 | Ø73 | 99 | Ø75 | 228 |
| 腹肌 | ABS的黑色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 腹肌 | ABS自然 | 254 x 178 | 93 | 356 x 254 | 44 | ||||
| 压克力(PMMA) | TECACRYL透明丙烯酸 | 254 x 178 | 93 | 279x228 | 74 | ||||
| HDPE | TECAFINE PE100黑色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| HDPE | TECAFINE PE100天然 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 尼龙 | 尼龙6 SUSTAMID 6 FR天然 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 尼龙 | 尼龙6 TECAST TM黑色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 尼龙 | 尼龙6 TECAST T天然 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 尼龙 | 尼龙6 TECAMID GF 30%黑色 | 255 x 178 | 44 | 279x228 | 44 | ||||
| 尼龙 | 尼龙66 ERTALON GF30黑色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 尼龙 | 尼龙66 TECAMID 66天然 | 254 x 178 | 93 | 279x228 | 93 | ||||
| 尼龙 | 尼龙66 TECAMID GF 30%黑色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| PBT | TECADUR GF 30%浅灰色 | 254 x 178 | 70 | 279x228 | 74 | ||||
| 聚碳酸酯(PC) | TECANAT半透明天然 | 254 x 178 | 93 | 279x228 | 73 | ||||
| 偷看 | TECAPEEK自然 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 裴 | Ultem 1000 TECAPEI天然 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 裴 | Ultem 2300 TECAPEI 30% GF天然 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 宠物 | Tecapet / tecadur | 255 x 178 | 93 | 279x228 | 93 | ||||
| PE-UHMW | TECAFINE PE1000天然(不透明白色) | 254 x 178 | 93 | 279x228 | 93 | ||||
| POM(缩醛) | 缩醛共聚物黑 | 254 x 178 | 93 | 380 x 279 | 70 | ||||
| POM(缩醛) | 缩醛共聚物天然 | 254 x 178 | 93 | 279x228 | 93 | ||||
| POM(缩醛) | 缩醛共聚物SUSTARIN C FDA批准 | 254 x 178 | 44 | 279x228 | 44 | ||||
| POM(缩醛) | 缩醛共聚物静态耗散(TECAFORM AH SD)米色 | 254 x 178 | 44 | 279x228 | 44 | ||||
| POM(缩醛) | 缩醛均聚物 | 254 x 178 | 32 | 279x228 | 44 | ||||
| 页 | 均聚物自然 | 254 x 178 | 70 | 279x228 | 74 | ||||
| 页 | 均聚物TECAFINE米色 | 254 x 178 | 93 | 279x228 | 93 | ||||
| PPSU | 雷德尔R-5500黑色 | 254 x 178 | 44 | 279x228 | 44 | ||||
| PTFE(聚四氟乙烯) | TECAFLON白 | 254 x 178 | 44 | 279x228 | 44 | ||||
| 聚氯乙烯 | TECAVINYL灰色 | 254 x 178 | 93 | 279x228 | 93 | ||||
* 5轴索引铣削(3 + 2铣削)
五轴加工
5轴*允许多面方法从多个角度铣削特征，这意味着可以制造更复杂的设计。

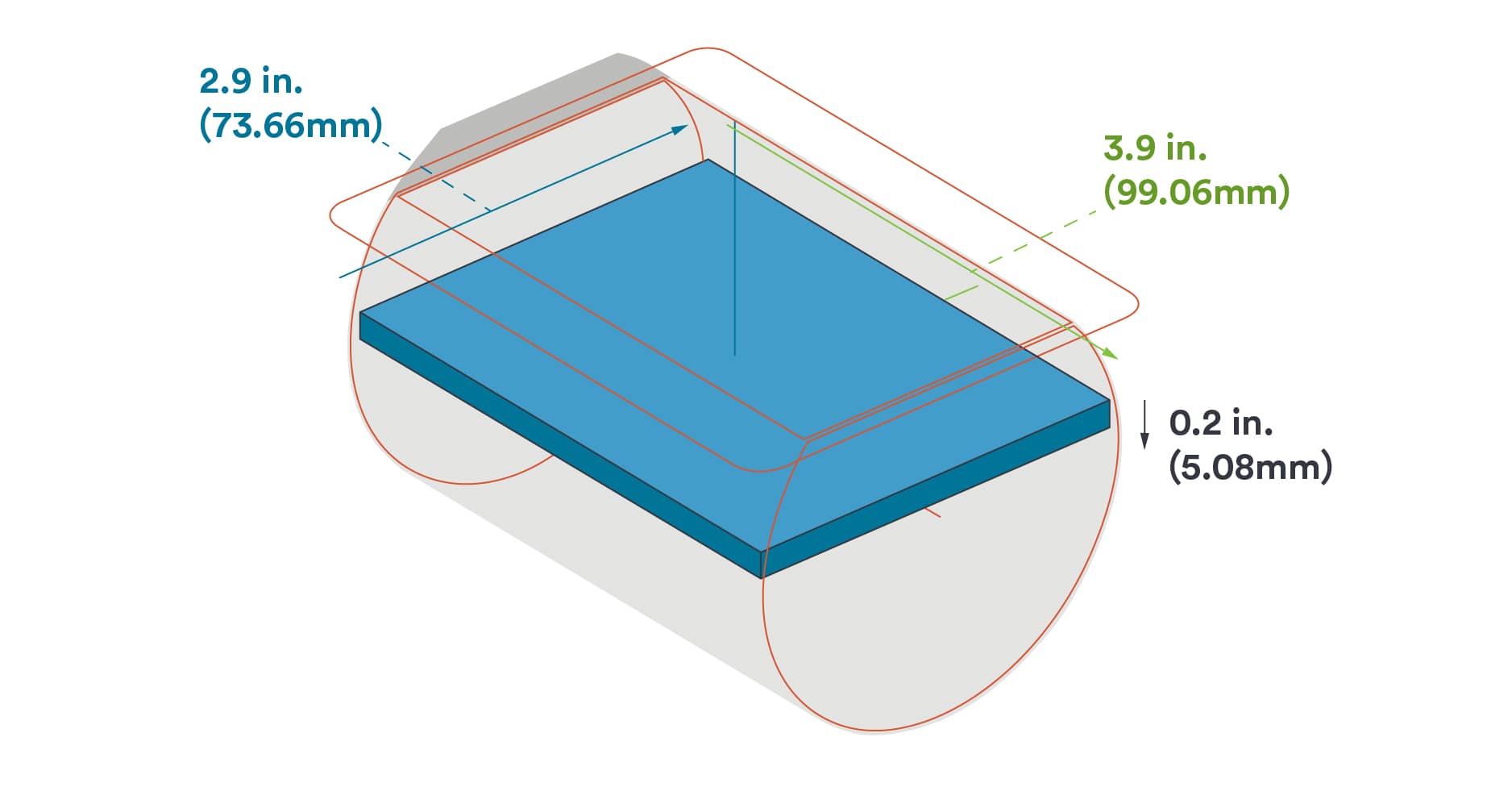

在我们的五轴加工中，重要的是要了解所使用的原材料是棒材(圆柱形)。我们已经引用了最大直径，对应的最大铣削包膜如图所示(66毫米x 73毫米x 99毫米)。如有疑问，请上传，我们将提供详细的DfM反馈。
什么是三轴铣削?
3轴是指工具的X(左右)Y(前后)Z(上下)运动。复杂的形状仍然可以生成，如斜坡和轮廓表面。限制是孔和螺纹通常需要在3轴之一。
双面铣削和六面铣削是什么意思?
使用三轴铣削，零件和主轴/刀具相对固定，可以从一侧解决的特征越多越好(对于制造时间和精度都是如此)。Protolabs可以在大多数材料上从所有6个面进行铣削(想象在骰子上钻孔)。由于它们的尺寸，较大的组件可能只能从两个方向(顶部和底部或Z轴)访问。
什么是转弯中心?
车削中心是一个车床，它也有铣削能力-这给了你更复杂的组件的优势。主要考虑的是设计一个“离别面”，这是最后一个面加工，理想情况下应该是平的。这个面可以用第二个装置加工。看到我们的数控车削详情请浏览网页。
