如何:深入研究设计分析
你听说这个消息了吗?我们推出了一个全新的数字化制造平台，旨在加快设计和制2022世界杯附加赛决赛造过程的每一步。当您准备好制造零件时，您将与我们进行的第一次互动之一是在我们最新优化的电子商务报价和订购应用程序中。在任何生产开始之前，它都是我们软件驱动的前端数字化制造流程的核心。2022世界杯附加赛决赛
在我们的第一篇博客文章中，我们介绍了平台内的基本导航、组织和协作．在本系列的第二篇文章中，我们将仔细研究该平台最重要的好处是什么，夹在您的分析请求和实际订单放置之间。这是我们自动化的交互式设计分析。随着我们新平台的重新发布，你会看到我们给了它一个现代化的界面，以及一些你会发现有价值的新功能。
找到你的设计分析
在我们深入讨论之前，你是如何获得免费的设计分析的?只需登录并在protolabs.co上传一部分。英国，使您在关键领域适当的选择，如材料，数量，表面光洁度，转弯时间，并提交报价请求。在几个小时内，你的收件箱中会有一封电子邮件，让你知道你的报价已经准备好了，并附有设计的3D分析。整个过程是快速和无痛的，老实说，这是传统制造商通常不具备的。
简单地说，我们的设计分析提供关于CAD文件几何形状的反馈，以提高可制造性。在我们的新平台中，设计分析得到了增强，可以为任何设计决策提供更清晰的信息。我们已经改进了修订和再分析过程，从而大大加快了设计反馈循环。因此，分析和任何由此产生的设计调整都可以减少制造时间和生产成本。谁不想这样呢?
但是，在某些情况下，你的设计可能没有关键的可制造性问题。没有要求的变化。一点都没有建议的变化。你说对了。不错的工作。在其他情况下，您可能需要做一些调整。在经过配置、分析、审查和批准阶段时，您的部件将有许多颜色编码的状态。最终，我们的目标是让你的部分变成绿色准备生产的地位。下面是这些颜色的翻译:
白色=需要配置．所有新上传的部件都以白色状态开始。这些部件需要配置，如果有必要，需要送去分析。
灰色=正在进行的生产分析．我们的团队目前正在分析灰色状态的部件，以确定制造限制、交货期和定价。当你的报价上的所有部分都准备好审核时，你会收到我们的电子邮件。
绿色=准备生产．零件有完整的分析和报价，不需要额外的审查或批准。一旦报价上的所有部分达到此状态，您就可以结帐。
黄色=审查和批准．黄色状态的部件几乎可以生产了。我们只需要您审查生产分析，以批准建议，接受浇口和喷射器布局，和/或选择您的穿线选项。一旦批准，您的零件将变为绿色状态。
红色=需要修改/无法制造．不幸的是，我们无法生产红色状态的零件。请查看制造分析，了解如何修改零件设计以匹配我们的制造能力。您也可以联系我们，与我们的应用工程师一起审查。
黑色=过期报价．黑色状态的部件已过期定价。请重新发送报价。
我们查看了许多变量，并根据您使用的制造服务，突出了可能带来麻烦的功能。对于任何建议的更改，您都需要调整设计以提高可制造性，或者接受如果更改没有解决可能出现的部件限制。任何必要的更改都意味着您需要根据反馈更新零件几何形状，并上传新的CAD文件以继续您的订单。

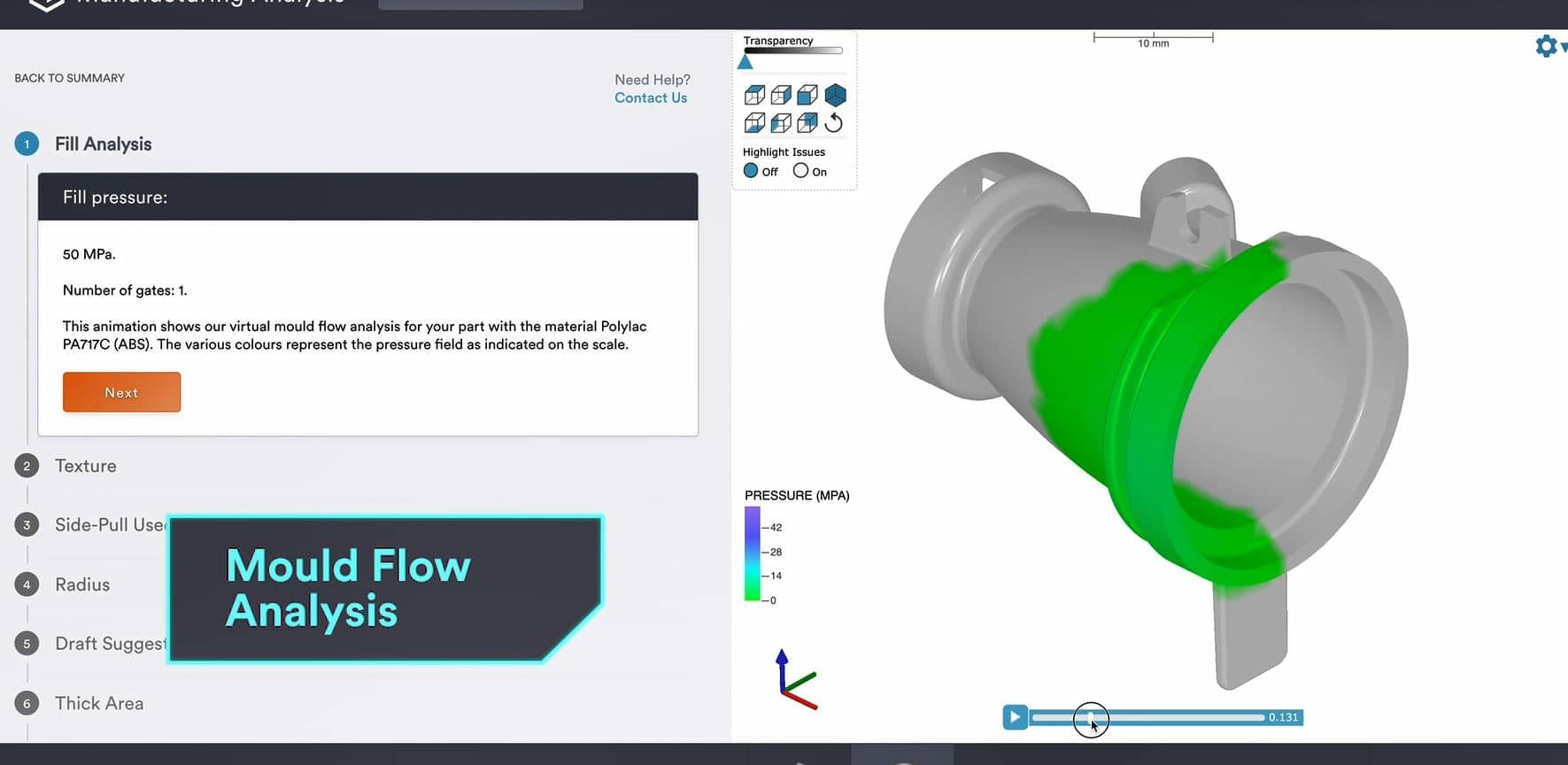

当您开始设计分析时，您可能会注意到屏幕右侧有一个漂亮的部件三维模型。你可以在任何方向操作这个部件，所以继续，旋转它，放大和缩小，熟悉控制。你还可以:
- 改变正交视图
- 减少或增加零件透明度，并挑出可制造性问题
- 在公制和英制之间来回切换
- 访问快捷键
- 以PDF格式查看
设计分析中的常见建议

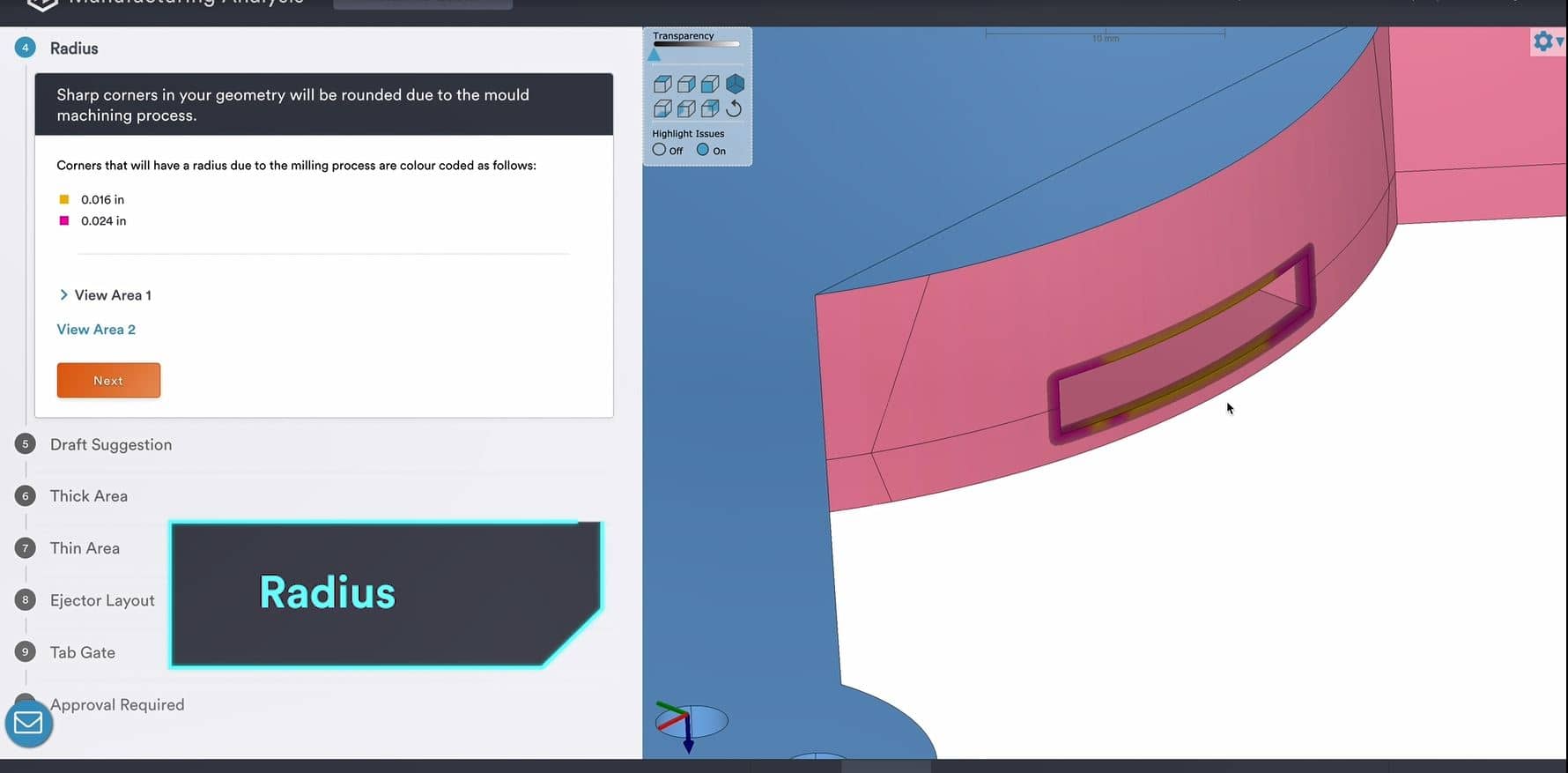

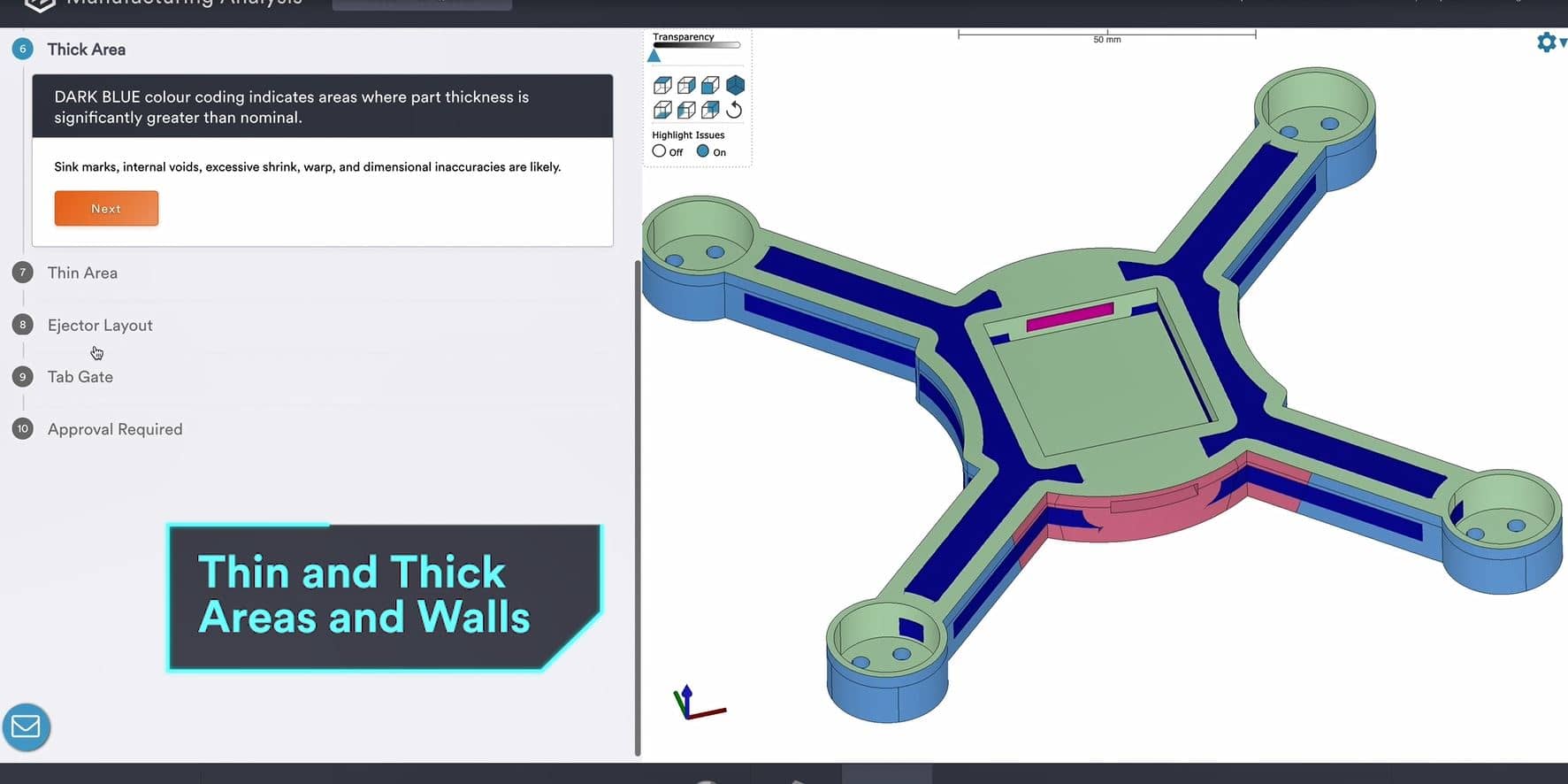

现在您已经了解了一些内容，让我们浏览一些您可能看到的建议和推荐的公告。
部分超出限制．对于我们的每一个制造工艺，我们都有最小和最大零件尺寸，以及一些其他的制造设计指南，可以在我们的网站上找到每一个工艺。

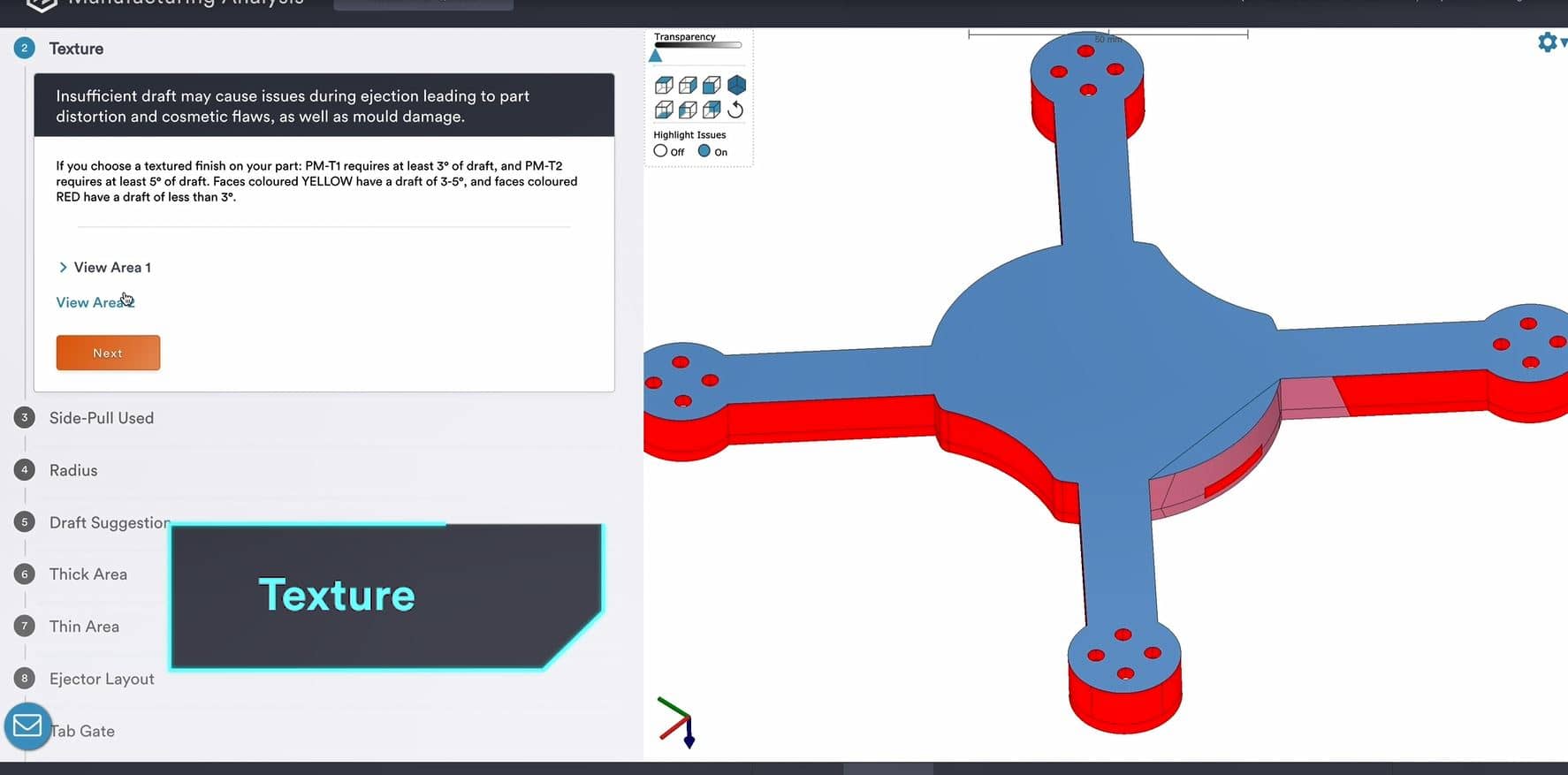

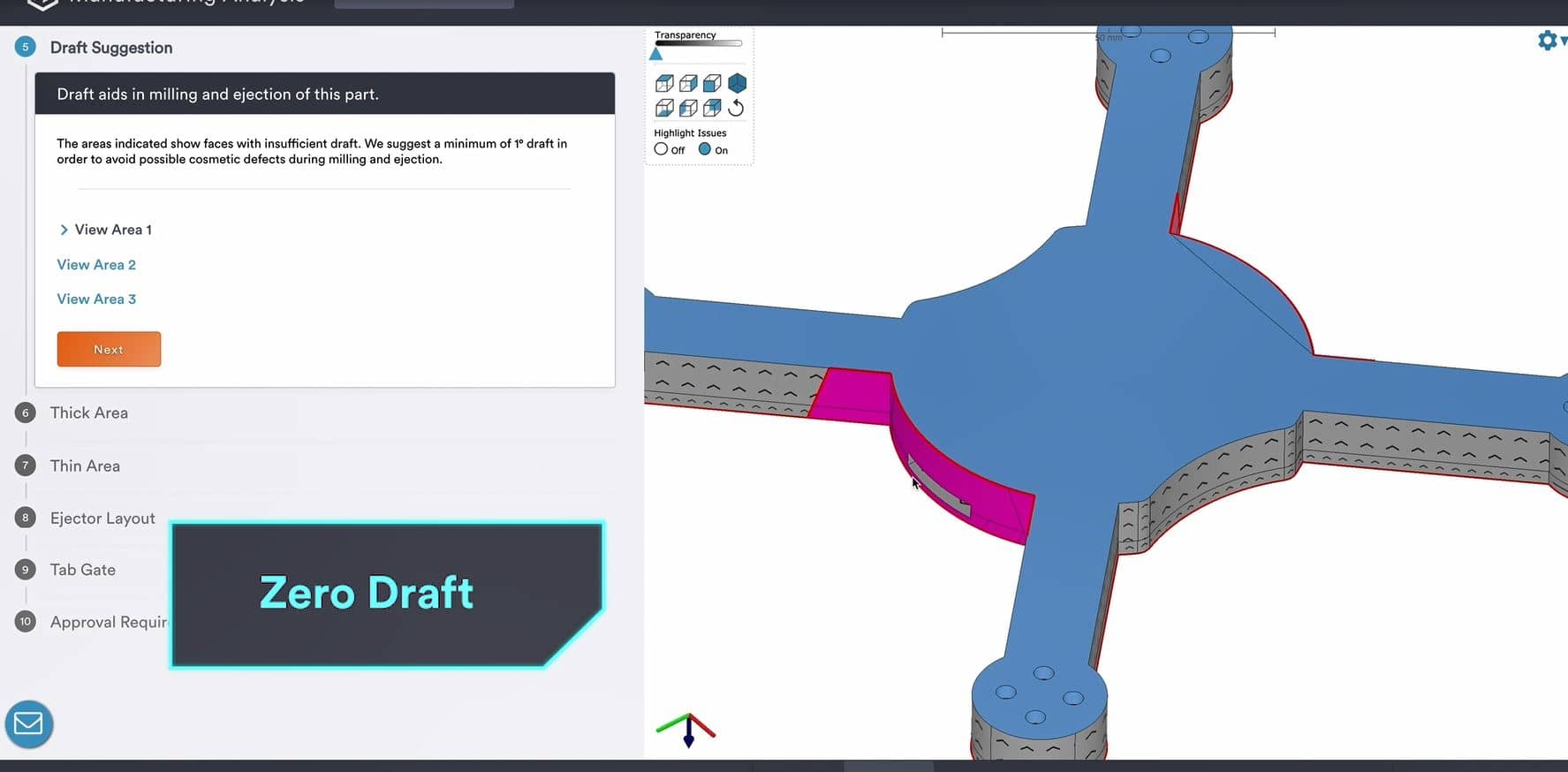

纹理．说到牵伸，由于具有纹理特征，我们建议采用更高的牵伸角度，以协助成型过程中的零件弹射，并避免外观缺陷。

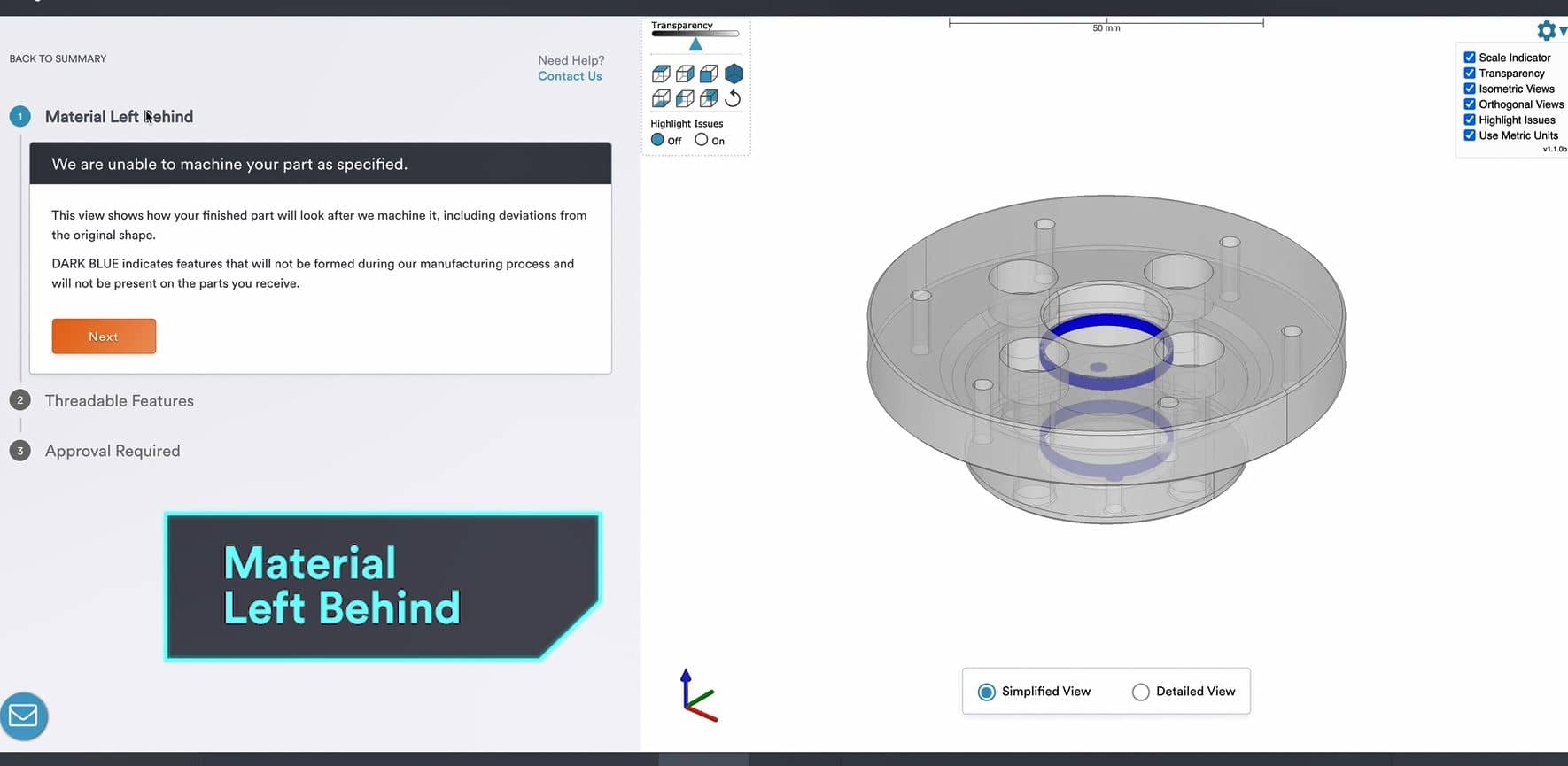

遗留材料．如果你的零件注定要加工，你可能会遇到这个建议。我们将确定什么百分比将被磨，什么将保持不磨，从而偏离您的原始设计。你会看到用红色高亮显示的地方，这些地方会留下材料。此时，您可以修改您的设计或使用现有的设计。
可以在车床上进行机器．你的零件设计可能是最适合在数控车床上车削．我们会在你的设计分析中让你知道是这样的情况，但你仍然可以选择把它磨碎。圆柱形零件通常是车削的好候选人，这可以提高整体表面光洁度。此外，我们的CNC车床，包括先进的马扎克车床，有活的模具功能，如轴上，轴向和径向孔。

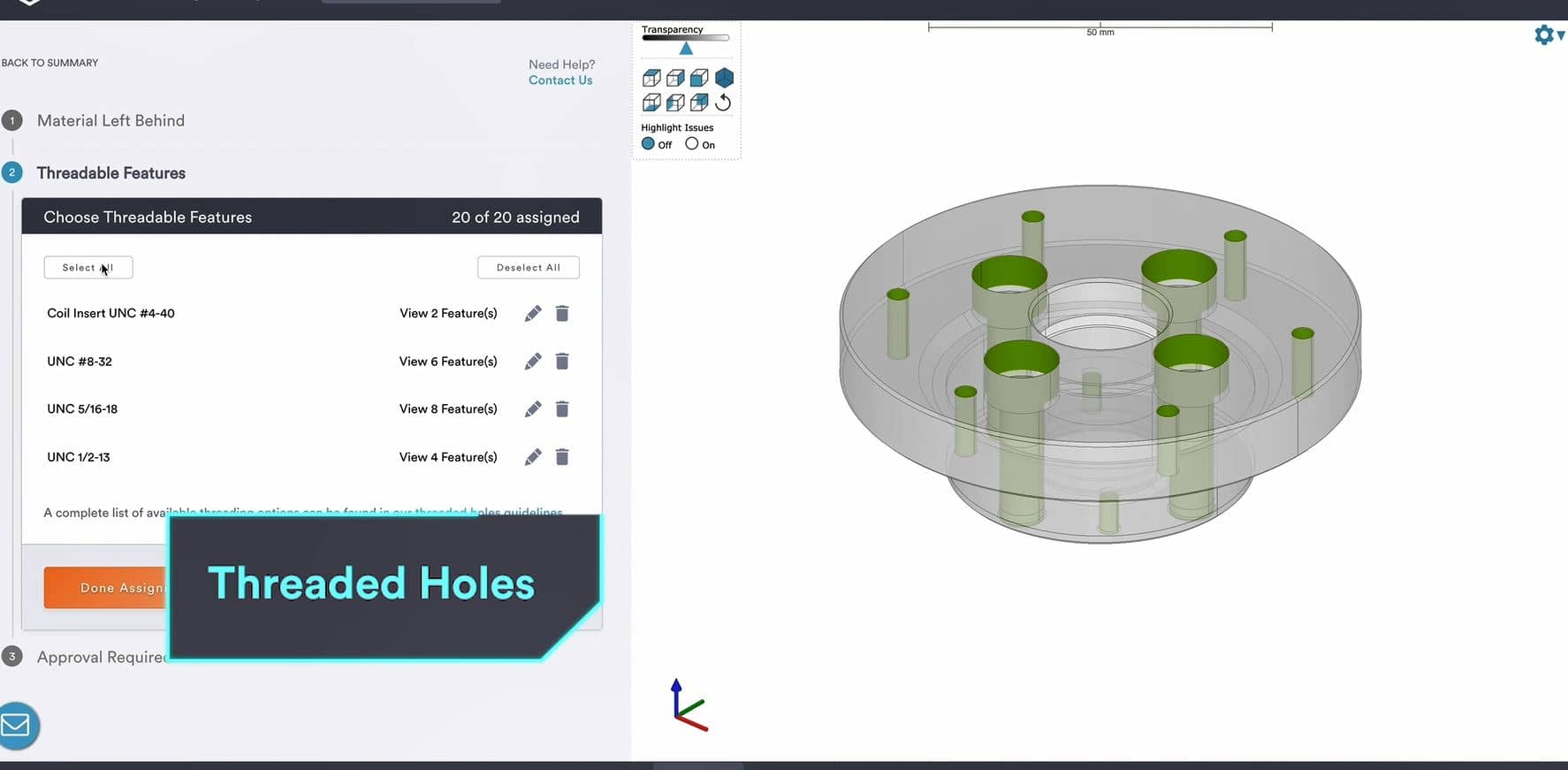

数控加工的螺纹特性

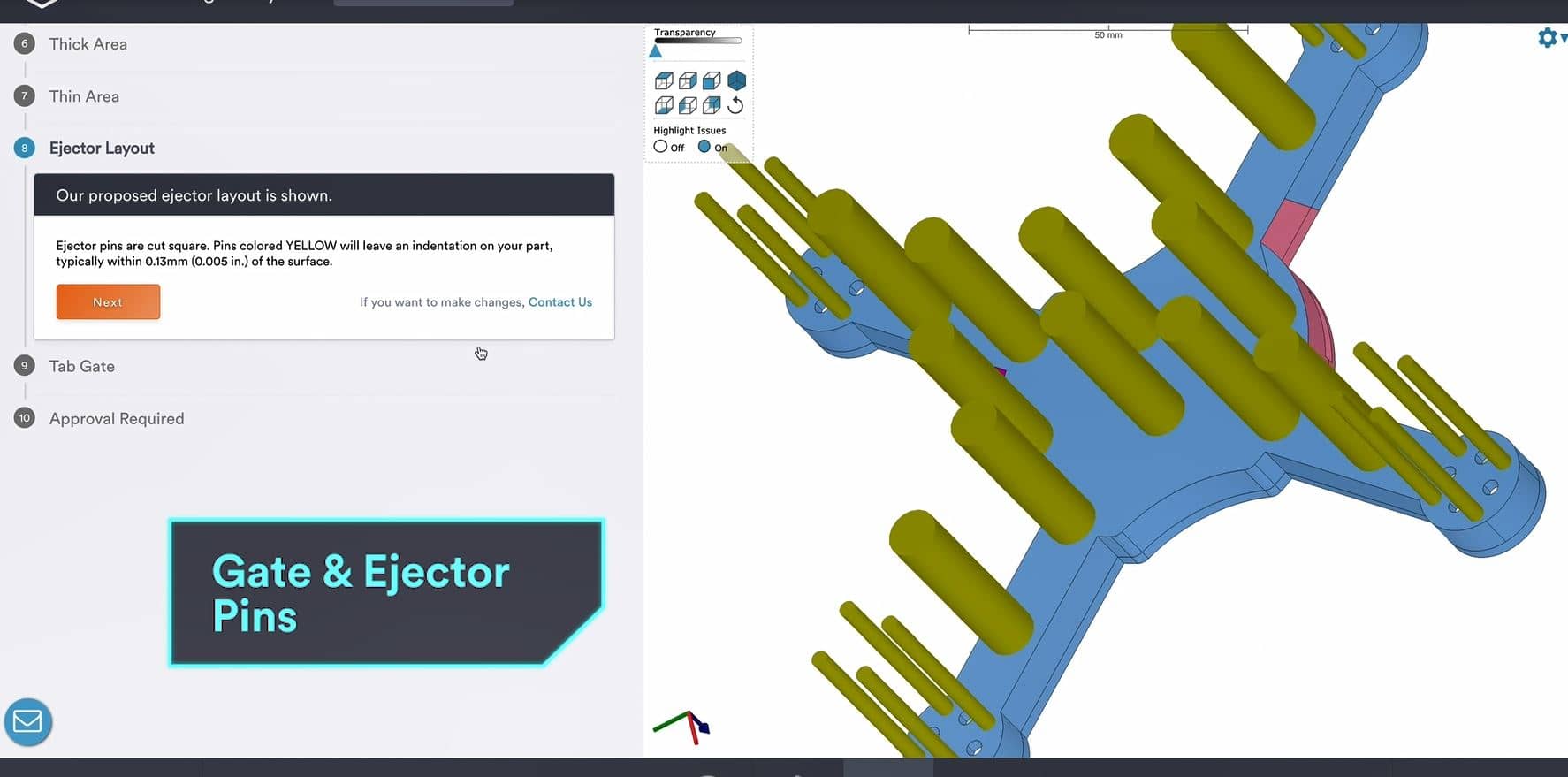

我们现在已经建立了你的门而且顶出销在您下订单之前，在您的设计分析中直接对模具零件进行布局设计审查!在我们之前的平台上，这可能是一个时间密集的来回对话，而现在它直接在你的报价中简化了。同样，我们的目标是让你订购零件时尽可能轻松。
在您的设计分析中，您将被提示查看门和弹出器布局。在此过程中，我们将在您的3D模型上用黄色和红色突出显示门的位置，并在屏幕左侧详细说明所使用的门的类型(例如，浇口或tab门)，以及通常可能在表面出现的小残留。您可以通过单击3D模型的一个部分来评论布局，或进入下一步，这是您的弹射针位置。
在这里，我们在黄色圆圈突出所有区域在您的3D模型中，引脚将用于从模具中弹出您的部件。请注意，弹射销通常留下小凹痕表面上的部分，大约。同样，您可以在我们推荐的插销位置上留下评论，或继续获得批准。最后，你可以下载一份PDF设计评论来查看，勾选批准框，一切都准备好了。如果您留下了任何意见，这些意见将被发送回我们的团队进行审查，并根据反馈准备修改后的布局。
我们提供两种注塑服务选择。一种最适合那些需要较小零件数量的人，通常与原型设计相关，另一种很适合那些需要较大零件数量的人少量的生产称为按需制造(ODM)。虽然模具本身是相似的，但零件数量、终身维护、质量文件和价格因所选择的服务选项而异。正确的方法取决于您的项目需求。让我们快速看看ODM的好处，以及如何在报价中选择该选项。
当要求报价时，您将有机会选择您的模具寿命-有限的或无限的．你甚至可以选择我以后再决定我们将与您一起确定最佳的工装选择。通过选择unlimited，您将进入我们的ODM选项。从那里你也可以选择样本数量并且可以识别您是否需要单腔模具或多腔(最多8腔)。

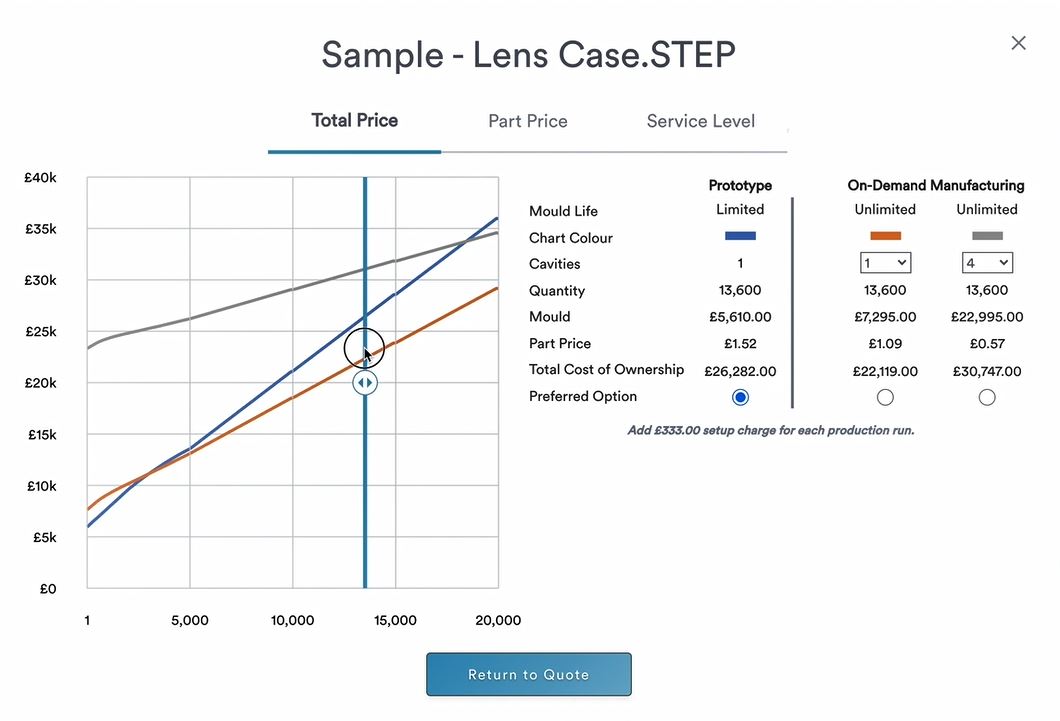

为了帮你做决定，我们创造了一个全新的价格曲线比较原型和ODM选项的工具，使您在整个产品生命周期中对成型部件有充分的可见性和总拥有成本。当你调整总量时，你会实时看到对成本的影响。而且，由于在较高的产量上可以节省成本，ODM适合在转移到完整的产量之前(在Protolabs之外)进行升级。此外，一系列辅助服务有助于提供更全面的按需制造服务。华体会app官网
我们要讲的最后一个领域是我们所说的协议实验室建议修订(PPR)，旨在帮助改进注塑件的零件设计和材料选择，并再次加快整体制造过程。PPRs是对您的零件几何形状的建议修改，以确保您的设计符合我们数字化制造工艺的能力。2022世界杯附加赛决赛如果您的零件有一些必要的更改，并且符合PPR要求，我们将发送给您一个已经修改过的模型，您可以在设计分析中审查。
通常，我们将根据您的原始CAD模型提供STEP、IGES和SolidWorks文件。如果您喜欢更改，并且没有未解决的所需更改，您可以继续接受修改并订购您的部件。如果您喜欢建议的更改，但希望从您自己的源文件订购，您可以从您的报价中下载CAD模型，更新您自己的源文件以匹配PPR，然后重新提交。再次报价是必要的，以确保报价和零件之间的匹配，但更新后的报价应返回，没有必要的更改，因此，您的零件应该是可订购的。
如果您不喜欢(或不能接受)PPR，您可以通过修改部件几何形状来解决设计建议，以满足建议和PPR的意图，并重新提交您的部件，或者您可以通过与我们的应用工程师联系(电话:+44(0)1952 683047)或讨论其他解决方案(电子邮件保护)PPRs是免费的(!)，修订的几何图形的价格与任何部分一样。一些变化将影响价格的上升或下降。在实际操作中，由于几何尺寸的小幅调整而导致的价格变动大多可以忽略不计。
好了，就这样。我们知道这有很多要涵盖的内容，但希望它有助于作为我们设计分析的入门，解释反馈，利用您报价中可能的所有功能。
